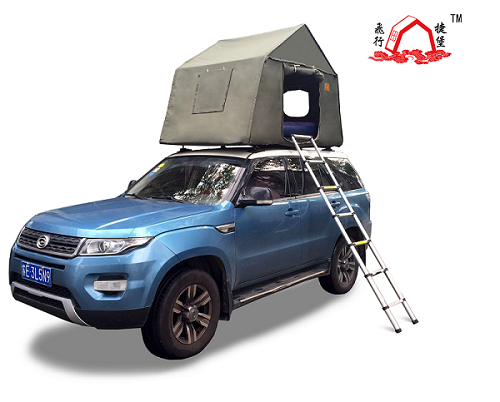

车顶帐篷以其独特的优势已经成为自驾游朋友的主要装备,我公司旗下美捷堡车顶帐篷是一款新型的专利帐篷,安装非常简单,方便,下面我们就来介绍下其详细的安装步骤。
一、车顶帐篷配件介绍:
中间支撑梁1根
两侧支撑梁2根
支撑固定脚杯2个
支撑万向脚杯4个
铝合金床板8个
两侧折叠挡板2个
上方压条2个
直径1.9cm撑杆2个
直径1.9cm竖杆4个
直径1.9cm斜杆4个
直径1.9cm横杆3个
手摇固定杆4个
手摇固定杆螺母4个
钝角三通接头6个
m5梅花螺母和滑动套筒
充气泵1个
帐篷罩1个
充气床垫1个
包装袋2个
铝合金收缩梯1个
地钉4根
揽风绳4根
便捷手套2双
卷尺1个
二、安装步骤详解
第一步:
将箱包中的2只固定支撑脚杯和4只万向支撑脚杯取出,然后将2只固定支撑脚杯放置在车顶的1,1'所示位置让脚杯的吸铁石紧贴两边的车顶支撑梁,注意脚杯的外边框不要超过车顶梁的外边。固定支撑脚杯放置完毕后,再将4只万向的支撑脚杯放置在车顶的2,2',3,3’所示位置,让脚杯的吸铁石紧贴两边的车顶支撑梁。取出卷尺,保证2和3,2'和3'之间的距离1.5米左右。
第二步:
将中间支撑梁取出,将支撑梁底部的槽孔对准1和1'的螺纹杆,支撑梁底部接触固定脚杯的垫片,然后再将螺母拧上,保证中间支撑梁和车辆前面的挡风玻璃平行位置状态。
第三步:
将两侧支撑梁取出,将支撑梁的底部槽孔对准2,和2',3和3'的螺纹杆,支撑梁的底部接触万向支撑脚杯的垫片,然后将螺母拧上,保证2根两侧支撑梁和中间支撑梁呈平行位置状态。
第四步:
将8块铝合金床板分别插入中间支撑梁的中间滑槽,两侧各四块,调整好床板位置,露出支撑梁上的插孔。
第五步:
将1根两侧折叠挡板位置放置在支撑梁上的圆孔,左右两侧同理。
第六步:
取出1根固定压条,将固定压条放置在两侧挡板上,保证固定压条的槽孔,两侧挡板的槽孔和两侧支撑梁上的圆孔贯穿。
第七步:
取出一根手摇固定杆,将手摇固定杆的螺纹部分插入贯穿的槽孔中,然后拧上手摇固定杆配套的螺母。同理,将另外一侧的折叠挡板和固定压条放置好,然后用手摇固定杆分别固定好,到此部分,车顶帐篷的床架部分搭建完毕,此部分可以充当行李架的使用。
第八步:
将车顶帐篷的帐篷支撑架在地面,按图搭建完毕,并将滑动套筒安装在如图的位置。
第九步:
将帐篷罩套在帐篷支撑架上,然后两人各抓住两侧的2根80cm竖杆,抬起来,将4根80cm竖杆的孔分别插入行李架的4根手摇固定杆上。
第十步:
将160cm撑杆两端分别插入滑动套筒的插孔中,用你m5梅花螺母拧紧固定。(此步骤也可不操作,夜晚睡觉时2根160cm撑杆可作安全杆使用,固定在4根80cm竖杆上,防止人在睡觉时掉下车顶。)
至此,车顶帐篷的安装就全部完成了,同家人一起上去感受一下吧~!
